    彈臂振動篩

    彈臂振動篩

    適用物料:大物料及中、小顆粒狀物料

    價格區間:1-50萬/臺

    處理能力:15-460t/h

    產品別名:彈臂篩

    彈臂振動篩簡介

    新鄉立友機械生產的彈臂振動篩是一種新型的篩分設備,它廣泛應用用于礦山、煤炭、電力、冶金、建材、耐火等各行各業對大物料及中、小顆粒狀物料的分級作業。具有傾角大,體積小,篩分能力大,重量輕,便于安裝及工藝布置,能耖少,可節約大量能源,價格低,備件量極少。彈臂振動篩結構簡單,造型美觀。篩網的篩分效率比一般的篩網高出30%-40%,具有自清理功能等特點。歡迎需求公司來電采購詢價。

    立友機械統計的維護彈臂振動篩知識
    1.首先,在啟動篩機前,應檢查周圍是否有妨礙篩機運轉的障礙物,各處聯結螺栓是否緊固,尤其是激振源,支承座,篩板的固定螺栓要重新緊固一遍;
    2.篩機運轉時,先空負荷啟動,運行,停車一次,觀察有無異常現象及聲響,空運轉時篩機應平穩正常;
    3.檢查兩臺振動電機或激振器的轉向是否相反,如轉向相同,應變更一臺電機的電源接線,使兩臺電機的轉向相反;
    4.連續運轉4小時后,測量軸承溫度,軸承溫度不得超過75℃;
    5.連續空運轉4小時后,將各部位聯結螺栓重新緊固一次,以后在反復進行2-3次;
     6.帶料運轉時,給料要均勻,使物料均布篩面,如物料“跑偏”,應調整給料點;
    7.篩機停車前,應先停止給料,篩面上的物料走完后,在停車。停車后要及時清理篩面上的物料與雜物;
    8.振動電機或激振器使用3個月后要加油一次,每半年小修一次,每年大修一次。

    彈臂振動篩原理

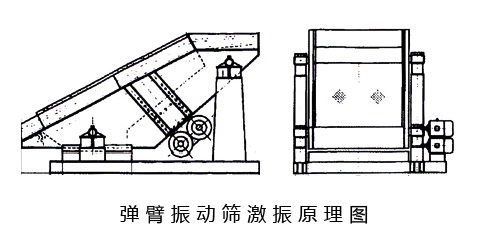

    彈臂振動篩激振原理圖

    彈臂振動篩篩箱依靠兩臺相同的振動電機或普通電機帶激振器驅動做相反方向自同步旋轉,使支承在減振器上的整個篩機做直線振動,物料從入料端落入篩后,迅速前進、松散、透篩、完成篩分作業。 彈臂振動篩(震動篩)結構:本機由篩箱、振動電機(激振器)、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。
    彈臂振動篩采用高性能、高壽命YZO系列振動電機或激振器作激振源,調節振動源激振力的大小,可以改變篩機的振幅。調整方法參看YZO系列振動電機說明書。
    減振系統由橡膠彈簧和卡箍、支承座等組成。底架由料倉庫及底盤架等組成。本系列振動篩激振源安裝方式可分為上振式和下振式,減振器安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。

    彈臂振動篩參數

    電機式彈臂振動篩  

    型號 篩面面積 篩面傾角 給料粒度 篩孔尺寸 處理量 振頻 雙振幅 配用電機
    m2 mm mm t/h Hz mm 型號 功率Kw 電壓V
    XBZS-0918 1.62 10 <150 3
    5
    10
    15
    20
    25
    50
    15-160 16 6-9 YZO-20-6 2*2.0

    ?

    ?

    380

    XBZS-1020 2 15

    15-200

    YZO-20-6

    2*2.0

    XBZS-1224 2.88 10

    25-300

    YZO-30-6

    2*2.5

    XBZS-1030 3 15

    35-360

    YZO-30-6

    2*2.5

    XBZS-1230 3.6 15

    40-400

    YZO-50-6

    2*3.7

    XBZS-1530 4.5 15

    45-460

    YZO-50-6

    2*3.7

    激振器式彈臂振動篩

    型號 篩面面積 篩面傾角 給料粒度 篩孔尺寸 處理量 振頻 雙振幅 激振器 配用電機

    m2

    mm

    mm

    t/h

    Hz

    mm


    型號

    功率Kw

    電壓V

    XBZS-1536

    5.4 15 <200 3
    5
    10
    15
    20
    25
    50
    50-360 12 8-12 JZ-75-6 Y160M1-8 2×4.0

    ?

    ?

    380

    XBZS-1540

    6 15

    50-400

    JZ-75-6

    Y160M1-8 2×4.0

    XBZS-1836

    6.48 15

    60-460

    JZ-100-6

    Y160M2-8 2×5.5

    XBZS-1550

    7.5 15

    70-400

    JZ-100-6

    Y160M2-8 2×5.5

    XBZS-1848

    8.64 15

    80-500

    JZ-130-6

    Y160M2-8 2×5.5

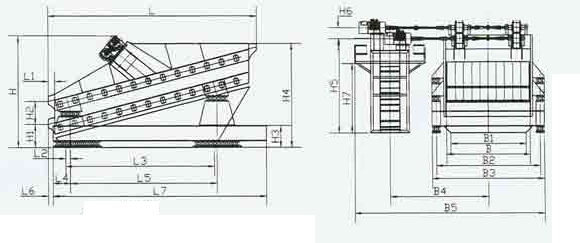

    彈臂振動篩結構圖

    彈臂振動篩結構圖

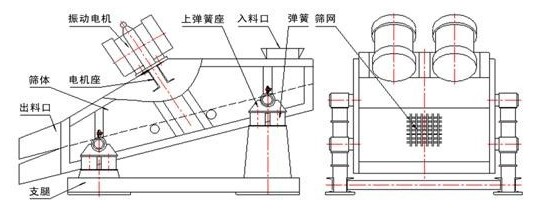

    電機式彈臂振動篩結構圖

    電機式彈臂振動篩結構圖

    激振器式彈臂振動篩結構圖

    激振器式彈臂振動篩結構圖

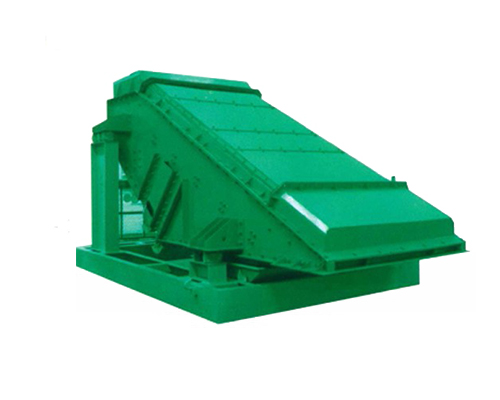

    彈臂振動篩圖片
