    圓環鏈斗式提升機

    圓環鏈斗式提升機

    適用物料:煤、水泥、碎石、砂子、化肥、糧食

    價格區間:1000-8000元/米

    處理能力:100-500t/h

    產品別名:環鏈提升機,TH\HL型號提升機

    圓環鏈斗式提升機

    圓環鏈斗式提升機是使用環鏈帶動料斗起到提升物料的斗式提升機,其中有兩個型號,TH、HL兩種,起運行速度不一樣的,導致鏈條鏈輪使用不一樣,價格也不一樣,所以選用什么型號根據客戶的要去來選擇,或者把你的要求給我們,我們幫你選擇合適的環鏈提升機。

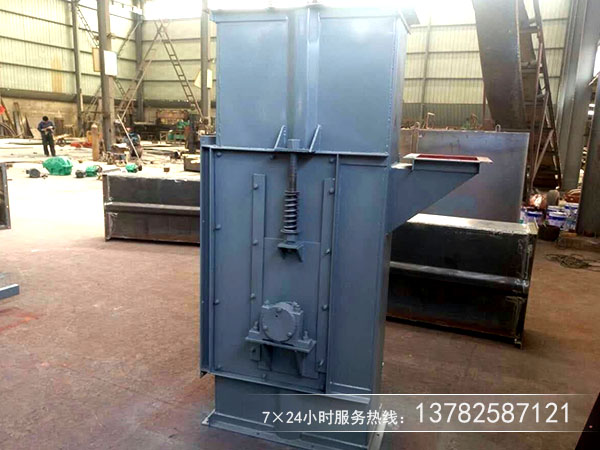

    TH環鏈提升機

    圓環鏈斗式提升機

    圓環鏈斗式提升機

    TH型環鏈斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料。TH型斗式提升機是一種圓環鏈斗式提升機采用混合式或重力卸料,挖取式裝料。適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。

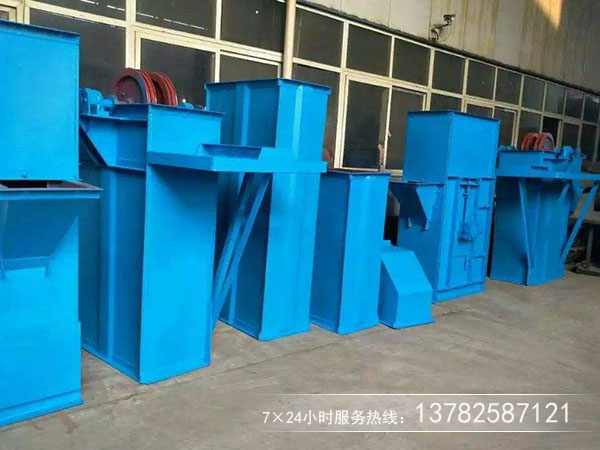

    HL環鏈提升機

    圓環鏈斗式提升機

    圓環鏈斗式提升機

    HL型提升機適用于垂直輸送琢磨型較大的粉狀、粒狀、及小塊狀物料,如糧食、煤、水泥、碎礦石等,輸送高度最高40m,其特點為:結構簡單,運行平穩,掏取式裝料,混合式或重力卸料,輪緣采用組合鏈輪,更換方便,鏈輪輪緣特殊處理壽命長,下部如采用重力自動張緊裝置,能保持恒定的張力,避免打滑或脫鏈,同時在料斗遇阻時,有一定的容讓性能夠有效地保護運動物件,物料溫度不超過250℃.

    工作原理參數

    圓環鏈斗式提升機

    TH型環鏈斗式提升機參數表

    型 號

    TH315

    TH400

    TH500

    TH630

    TH800

    TH1000

    料斗型號

    Zh

    Sh

    Zh

    Sh

    Zh

    Sh

    Zh

    Sh

    Zh

    Sh

    Zh

    Sh

    輸送量 (t/h)

    35

    60

    60

    94

    75

    118

    114

    185

    146

    235

    235

    365

    料斗

    斗寬 (mm)

    315

    400

    500

    630

    800

    1000

    斗容 (升)

    3.75

    6

    5.9

    9.5

    9.3

    1.5

    14.6

    23.6

    23.3

    37.5

    37.6

    58

    斗距 (mm)

    512

    688

    920

    鏈斗

    圓鋼直徑×節距 (mm)

    18×64

    22×86

    26×92

    環速

    7

    7

    7

    7

    7

    7

    條速

    2

    2

    2

    2

    2

    2

    單根破斷載荷 (KN)

    7320

    7480

    7570

    鏈輪節圓直徑 (mm)

    630

    700

    800

    900

    1000

    1250

    料斗運行速度 (m/s)

    1.4

    1.5

    1.6

    主軸轉速 (s/min)

    42.5

    37.56

    35.8

    31.8

    30.5

    24.4

    HL型環鏈斗式提升機參數表
    斗式提升機型號 HL300 HL400 HL500
    S制法 Q制法 S制法 Q制法 S制法 Q制法
    輸送量(m3/h) 28 16 47.2 30 102.1 58
    一般物料最大塊度 40 40 50 50 60 60
    料 斗 容量(升) 5.2 4.4 10.5 10 19.8 17.8
    間距 500 500 600 600 600 600
    牽引鏈條 型    式 鍛造礦用高強度環鏈條
    圓鋼直徑 18
    節距 64
    破裂強度 3200
    傳動鏈輪軸轉速(r/min) 35.6

    使用說明書

    環鏈提升機的安全操作
    1、環鏈提升機需要有指定人員進行維護和管理。
    2、提升機需要有卷揚限制器和行程限位器,限制器應使滑輪在提升到距離卷筒或滑輪300mm以前時能自動停止。
    3、送電后,檢查卷揚限制器,行程限位器以及聯鎖開關等安全裝置,動作靈敏可靠,并進行試吊。起吊,降落前,鳴鈴示警后,方可開車。
    4、要經常保持提升機周圍環境衛生,提升機決不允許載人上下,提升,降落時重量不許超負荷。
    5、工作完后,提升機吊盤應落地,然后切斷電源,關好上下護欄門。
    環鏈提升機使用注意事項
    1、環鏈提升機應空負荷開車,因此每次停機前應排盡料斗中的所有物料,然后再停車。
    2、開車過程中不能倒轉,倒轉極可能發生鏈條脫軌現象。
    3、在使用過程中一定要均勻喂料,禁止突然增大喂料量。喂料量不能超過提升機的輸送能力。否則容易造成底部的物料堆積嚴重出現“悶車”事故。
    4、鏈條和料斗嚴重磨損或損壞時應及時更換,定時適量補充潤滑油。
