圓形擺式振動篩

搖擺篩又稱搖晃篩，它分為圓形篩，和方形篩， 它的工作原理就是晃動式進行物料篩分，也屬于高精度篩分機械。其特征就是精度篩分高，效率好，產量大等優勢。經過我廠改造后的搖擺篩在液壓成形、中心定位、壓制成形、密封系統等投入巨資進行多次研發改造。可提共800MM-2600MM的多層精密篩分設備，時至今日公司產品在化工、食品、醫藥、冶金、磨料等多個領域應用廣泛應用。

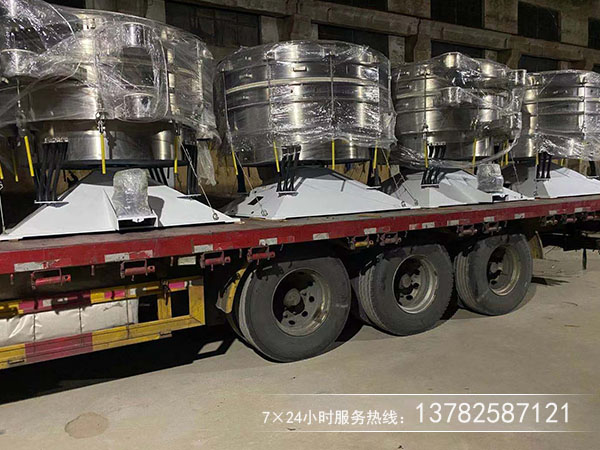

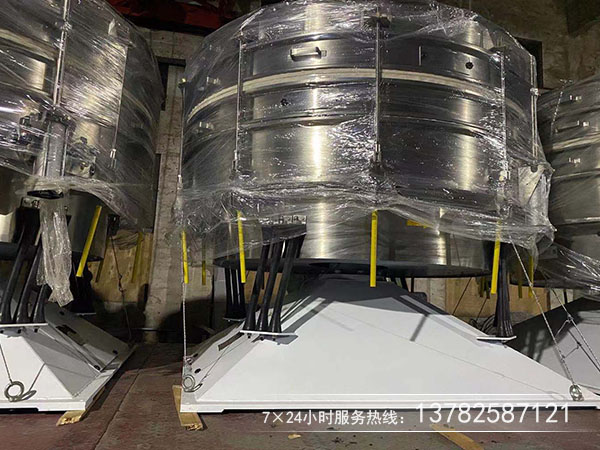

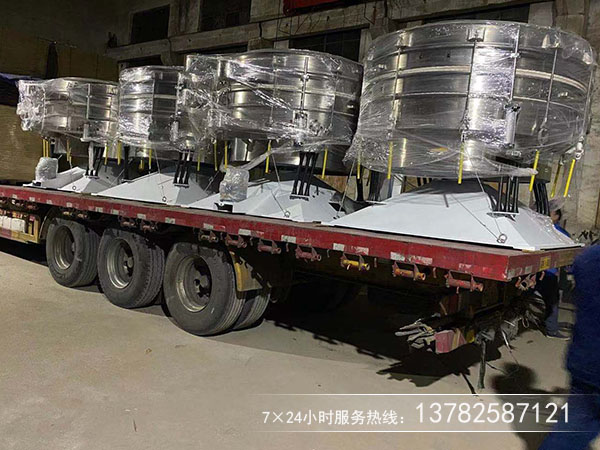

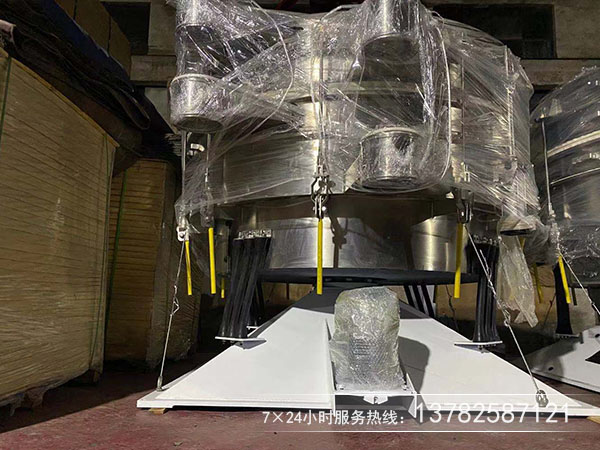

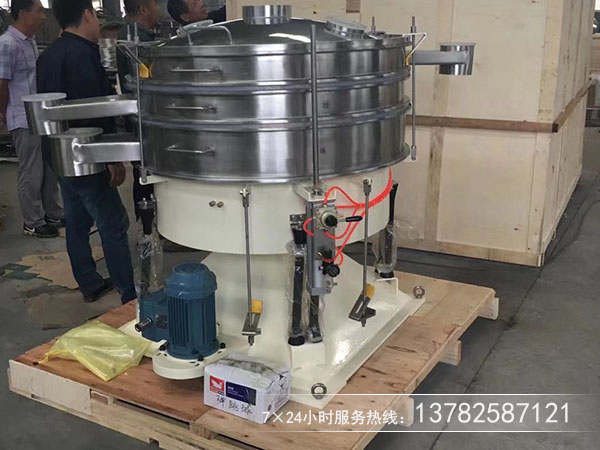

真機圖片

圓形式搖擺篩視頻

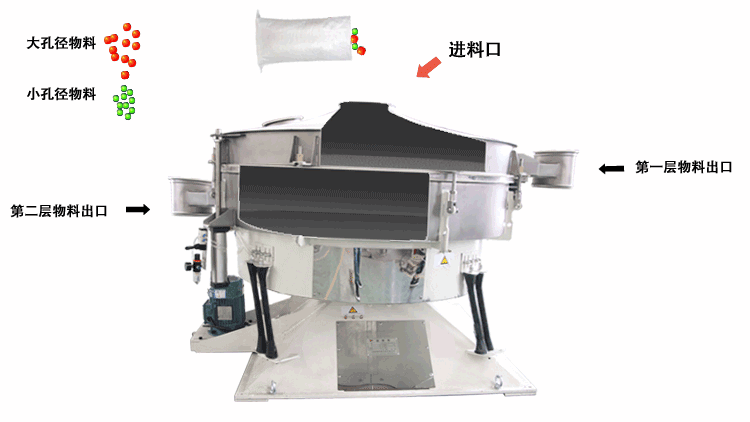

結構工作原理

圓形擺式振動篩是一種仿人工搖動的低頻旋振篩，把平面圓周運動──篩和向上拋物運動──簸結合起來，形成了非線性三維翻滾運動，使物料再篩面上從中心到外緣均勻分散，即物料以漸開螺旋運動從中心分散開來進而完成篩分作業。這種運動軌跡使物料在相對較小的篩面上走過相對較長的路徑，從而提高篩分精度和效率，再配合清網裝置可獲得更加理想的篩分效果，使設備適用于圓形狀、圓柱狀、片狀以及不規則形狀易堵網且需要精細篩分的物料。

型號參數

型號	有效篩分直徑 （mm）	有效篩分面積 （㎡）	篩面斜角 （°）	層  數 （s）	功  率 （kw）
YBS-600	Φ600	0.21	0-10	1-5	0.75
YBS-1000	Φ1000	0.66	0-10	1-5	1.1
YBS-1200	Φ1200	0.98	0-10	1-5	2.2
YBS-1600	Φ1600	1.81	0-10	1-5	4
YBS-2000	Φ2000	2.8	0-10	1-5	5.5
YBS-2400	Φ2400	4.15	0-10	1-4	5.5
YBS-2600	Φ2600	5.31	0-10	1-4	5.5
YBS-3200	Φ3200	7.5	0-10	1-4	11

應用行業
