石英砂脫水篩

石英砂脫水篩

石英砂脫水篩是脫水機的一種，采用振動篩網，起到對物料進行脫水效果，所以也叫振動脫水機，可用于脫水、脫泥、脫介，可作用于不同物料時，脫水篩的構造還是有所不同的，比如水洗砂生產線上的砂石脫水篩和選礦廠常用的尾礦脫水篩就是不同的設備。振動脫水篩廣泛應用于采砂場，礦場，工地，高速公路，道橋建設，混凝土攪拌站，水利水電，化工等多種行業。

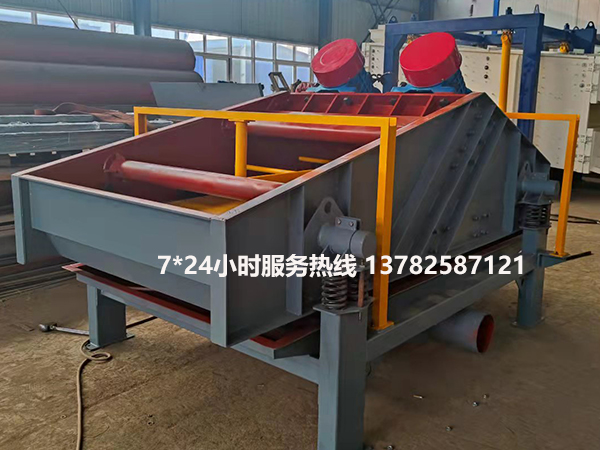

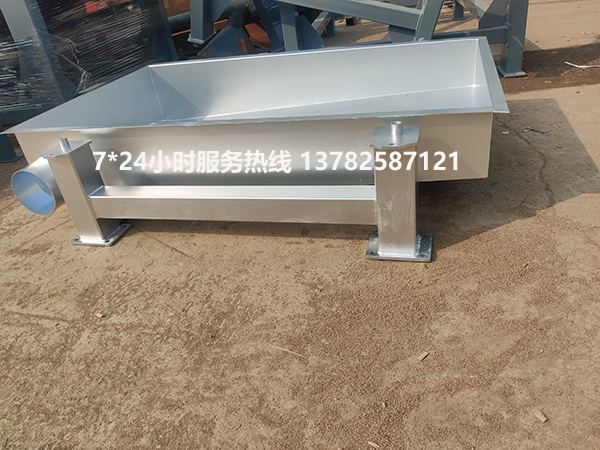

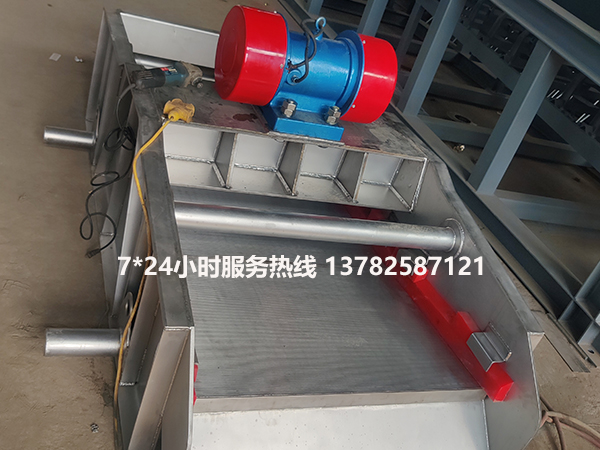

真機圖片

結構外形圖紙

電磁振動脫水篩圖紙

激振器式振動脫水篩結構圖紙

振動電機式振動脫水篩結構圖紙

安裝角度

1、首先要拔出插銷；
2、轉動手輪，調節裝置會上下移動；適當調節篩箱角度，插入插銷；
3、繼續轉動手輪，使移動部分下移，讓插銷受力，使篩板主要部分在水平方向偏上5度，篩板后部與主板成45度角。
4、調節篩箱和篩板的另一側，讓兩側角度相同。

電機旋轉方向

石英砂脫水篩設計成篩板主要部分在水平方向偏上5°，篩板后部與主板成45°角，兩個平衡的振動電機水平安裝，一個在另一個上端，旋轉時不平衡的重力產生的回轉效果讓篩子的工作更穩定。采用雙振動電機激振，結構堅固緊湊，擺脫了傳統偏心振動器結構大、漏油、磨損大、噪聲大、不便維修等缺點。
