皮帶機介紹
皮帶機利用驅動滾筒與帶之間的摩擦力曳引輸送帶和物料運行。適用于水平和傾斜方向輸送散粒物料和成件物品，也可用于進行一定工藝操作的流水作業線。有固定式和移動式，結構簡單，效率高。以撓性輸送帶作物料承載和牽引構件的連續輸送機械。一條無端的輸送帶環繞驅動滾筒和改向滾筒。

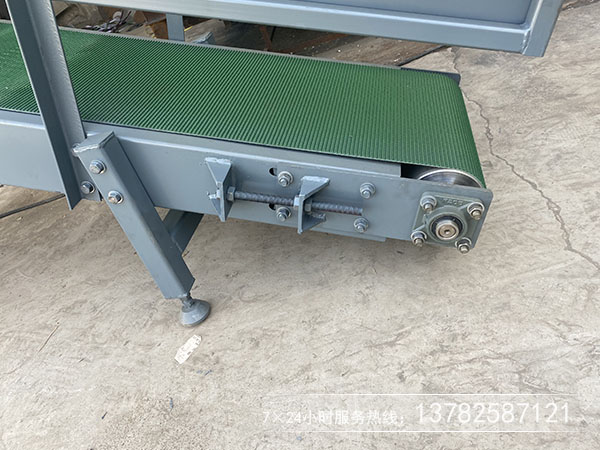

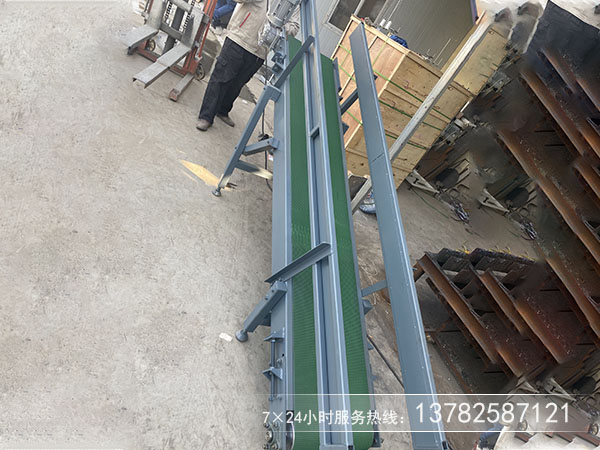

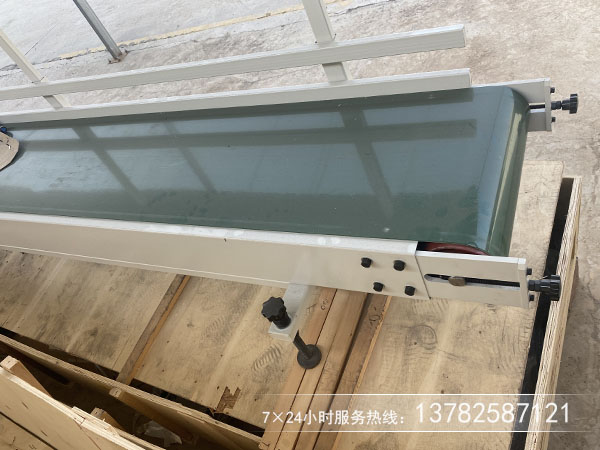

真機圖片
主要參數
|
膠帶寬度
|
輸送長度/功率
|
輸送速度(m/s)
|
輸送量(t/h)
|
|
400
|
≤12/1.5
|
12-20/2.2-4
|
20-25/4-7.5
|
1.3-1.6
|
40-80
|
|
500
|
≤12/3
|
12-20/4-5.5
|
20-30/5.5-7.5
|
1.3-1.6
|
60-150
|
|
650
|
≤12/4
|
12-20/5.5
|
20-30/7.5-11
|
1.3-1.6
|
130-320
|
|
800
|
≤6/4
|
6-15/5.5
|
15-30/7.5-15
|
1.3-1.6
|
280-540
|
|
1000
|
≤10/5.5
|
10-20/7.5-11
|
20-40/11-22
|
1.3-2.0
|
430-850
|
|
1200
|
≤10/7.5
|
10-20/11
|
20-40/15-30
|
1.3-2.0
|
655-1280
|
常見問題處理
1、調整承載托輥組。皮帶線的皮帶在整個皮帶輸送機的中部跑偏時可調整托輥組的位置來調整跑偏；在制造時托輥組的兩側安裝孔都加工成長孔，以便進行調整。具體方法是皮帶偏向哪一側，托輥組的那一側朝皮帶前進方向前移，或另外一側后移。皮帶向上方向跑偏則托輥組的下位處應當向左移動，托輥組的上位處向右移動。
2、安裝調心托輥組。調心托輥組有多種類型如中間轉軸式、四連桿式、立輥式等其原理是采用阻擋或托輥在水平面內方向轉動阻擋或產生橫向推力使皮帶自動向心達到調整皮帶跑偏的目的。一般在皮帶輸送機總長度較短時或皮帶線雙向運行時采用此方法比較合理，原因是較短皮帶輸送機更容易跑偏并且不容易調整。而長皮帶輸送機最好不采用此方法，因?yàn)檎{(diào)心托輥組的使用會對皮帶的使用壽命產生一定的影響。
3、調整驅動滾筒與改向滾筒位置。驅動滾筒與改向滾筒的調整是皮帶跑偏調整的重要環節。因?yàn)橐粭l皮帶輸送機至少有2到5個滾筒，所有滾筒的安裝位置必須垂直于皮帶輸送機長度方向的中心線，若偏斜過大必然發生跑偏。其調整方法與調整托輥組類似。對于頭部滾筒如皮帶向滾筒的右側跑偏，則右側的軸承座應當向前移動，輸送機的皮帶向滾筒的左側跑偏，則左側的軸承座應當向前移動，相對應的也可將左側軸承座后移或右側軸承座后移。尾部滾筒的調整方法與頭部滾筒剛好相反。經過反復調整直到皮帶調到較理想的位置，在調整驅動或改向滾筒前最好準確安裝其位置。
4、張緊處的調整。皮帶張緊處的調整是皮帶輸送機跑偏調整的一個非常重要的環節。重錘張緊處上部的兩個改向滾筒除應垂直于皮帶長度方向以外還應垂直于重力垂線，即保證其軸中心線水平。使用螺旋張緊或液壓油缸張緊時，張緊滾筒的兩個軸承座應當同時平移，以保證滾筒軸線與皮帶縱向方向垂直。具體的皮帶跑偏的調整方法與滾筒處的調整類似。
5、雙向運行的皮帶輸送機皮帶跑偏的調整比單向皮帶線跑偏的調整相對要困難許多，在具體調整時應先調整某一個方向，然后調整另外一個方向。調整時要仔細觀察皮帶運動方向與跑偏趨勢的關系，逐個進行調整。重點應放在驅動滾筒和改向滾筒的調整上，其次是托輥的調整與物料的落料點的調整。同時應注意皮帶在硫化接頭時應使皮帶斷面長度方向上的受力均勻,在采用導鏈牽引時兩側的受力盡可能地相等。
安裝說明
1、皮帶機支腿及中間架：在安裝前用經緯儀找好中心線，再根據中心線位置引出各支腿的樁點位置，如有預埋鐵，應根據預埋鐵的位置進行適當?shù)恼{(diào)整以便于安裝公司，各支腿應與埋件焊接牢固。
2、配重裝置：安裝配重裝置時應保證兩力柱間的平行度，同時應保證其垂直度，配重裝置裝好后，考慮到安全性應立即安裝防護欄桿。
3、頭架、尾架及驅動裝置架：首先校驗安裝基礎的標高，找好中心線，并注意頭、尾架的軸線偏差不大于±1.5。安裝時還應注意墊鐵的設置，應根據規范要求，將墊鐵設于主要承重位置，每個連接螺栓兩旁應放置一對墊鐵，斜墊鐵要成對設置，墊鐵的數量不超過5塊，放置墊鐵時要把較薄的墊鐵放在較厚的中間，調整結束后還應將墊鐵焊牢，螺栓收緊。
4、滾筒及托輥：滾筒及托輥安裝時應檢查其軸承部位轉動情況，如有轉動不靈活的應及時修理或調換。傳動滾筒及改向滾筒在調試時還需要調整位置，其螺栓的擰緊力矩為終擰力矩的75～80%。
5、機組安裝：機組安裝應符合《機械設備安裝工程施工及驗收通用規范》（GB50231-98）及相關國家規范的要求。其機組中心線偏差為0.02mm，聯軸器的徑向誤差為0.05mm,端面跳動值為0.02mm，半聯軸器間的間隙為3～5mm。還應保證機組的水平度和墊鐵的使用符合規范要求。
6、拉皮帶：由廠家或?qū)I(yè)人士負責。
7、加油、調試：加油時做加油記錄，根據減速器型號添加合適的機械油或齒輪油，加油數量為到指示位置即可；皮帶機各軸承座位置添加黃油（鋰基潤滑脂）。調試時應在皮帶機頭、尾及中間位置分別設置人員，工作人員要注意皮帶機運轉是否正常，若遇故障或嚴重跑偏應立即停止運轉；試運轉時應先采取點動，當電動正常時再連動調試。皮帶機跑偏后工作人員應根據經驗對相關的部位進行調節，在多次調節后保證皮帶機的運轉正常。工作人員還應當使用對講機或吹哨子保持聯系，要時刻注意機器及人員（自身和他人）的安全，嚴禁違章操作。調試時檢查電機、減速機及各軸承位置的溫度情況，用聽診器檢查減速機的噪音并做好調試記錄。
