    平面回轉篩

    平面回轉篩

    適用物料:化工、糧食加工、耐火材料、建材

    價格區間:10000-100000元/臺

    處理能力:100-500t/h

    產品別名:平面往復篩

    平面回轉篩

    平面回轉篩具有設計合理,結構簡單,運行平穩,全封閉結構,無塵染,防堵孔,防粘網等優點。特別是對吸濕性強、粘性大、易堵孔和粘網的尿素篩分更為明顯。由于采用了平面回轉運動原理,有效的降低了設備的動靜比和基礎動載荷。該設備采用平面回轉振動篩上下振動,網下有自動清理設備,較傳統的直線篩而言,提高了絲網壽命,噪音小,篩分面積大,將效率由原來的93~95提高到了98.5,推廣前景好 。

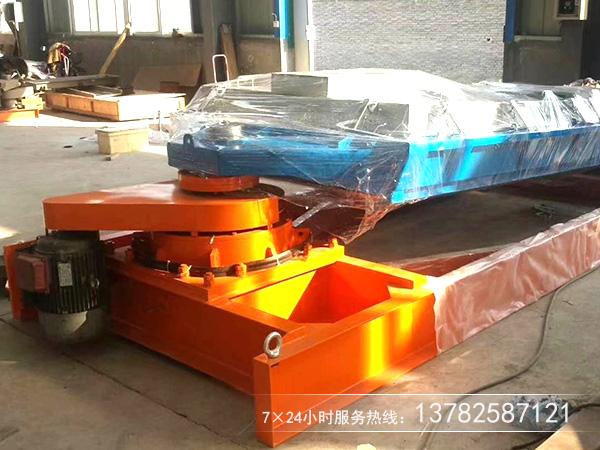

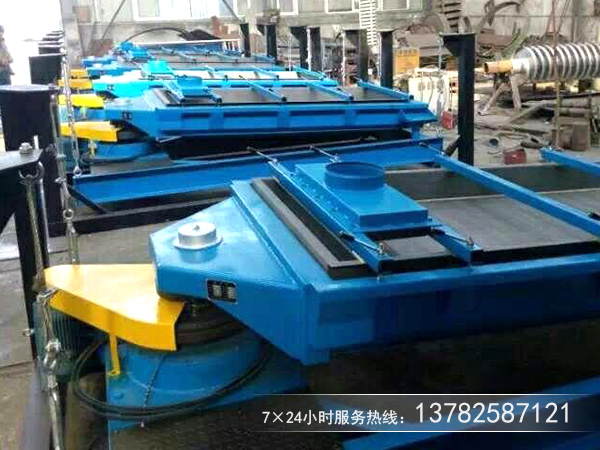

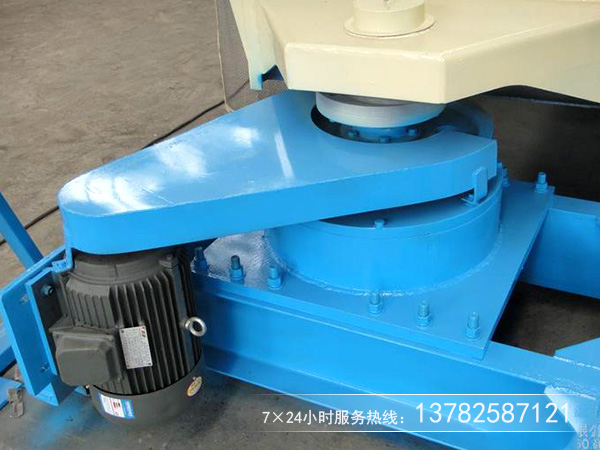

    真機圖片

    平面回轉篩

    平面回轉篩

    平面回轉篩

    平面回轉篩

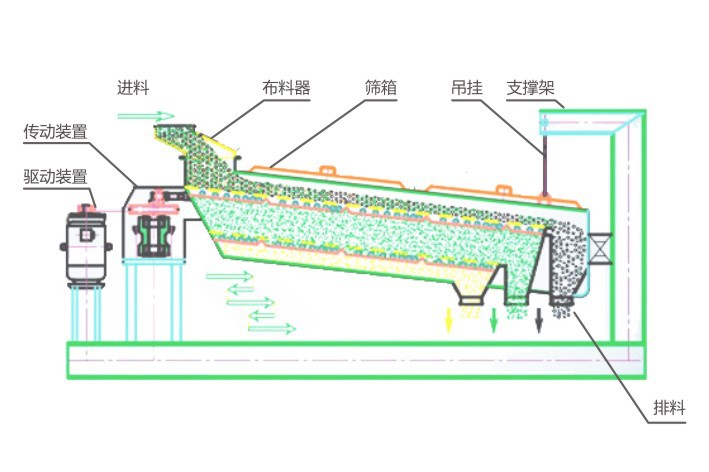

    工作原理

    平面回轉篩

    平面回轉篩傾角為5~10°的篩體由傳動裝置驅動。物料運動軌跡在進料端為水平圓周運動,在長度方向逐漸變成橢圓運動,最后在出料端轉變成近似往復直線運動。  通過進料口喂入的物料,在平面回轉篩體運動作用下,均勻的分布在整個篩網上,并產生自動分級,從而使料層下粒度較小的物料迅速過篩,而上面粒度相對較大的物料則向出料端運動。在移動過程中,由于沒有攪拌和垂直跳動,因而其中較小的顆粒緊貼篩面,隨時可以過篩。
          出料端篩體的運動為近似往復直線運動,是篩理作用逐漸減弱。從而使大于篩孔尺寸的顆粒迅速向出口方向移動,直到排出機外,完成物料的整個篩分。在篩理過程中,不斷跳動的彈性跳動小球,有效地防止物料堵塞篩孔,保證了篩理的高效率。平衡塊使篩體在運動的過程中各個方向的慣性力都得以平衡,從而保證了篩體運動的平穩性

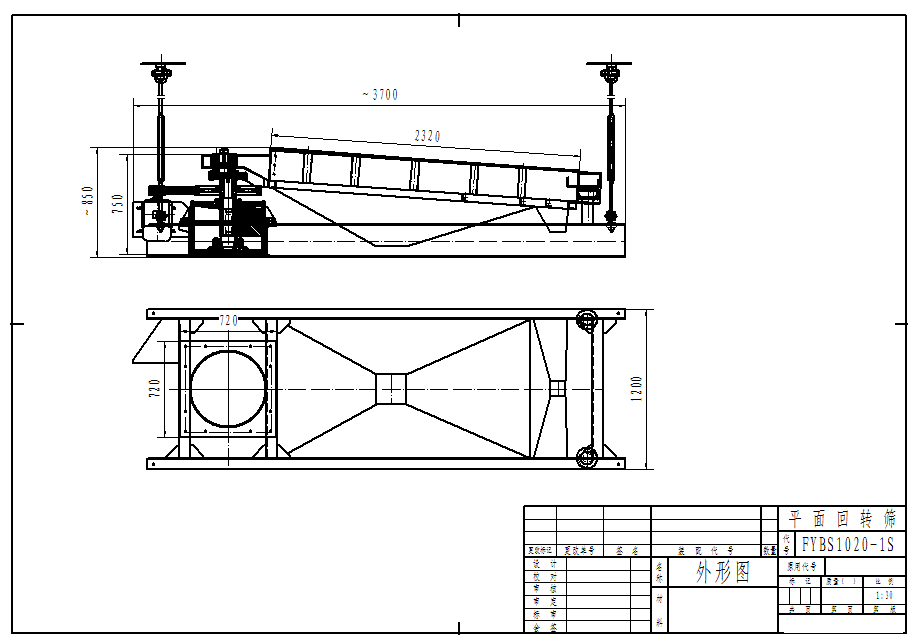

    CAD結構圖

    平面回轉篩


    技術參數表

    層數

    型號

    篩面規格
    (寬X長)
    (mm)

    篩箱行程
    (mm)

    電動機

    A
    (mm)

    B
    (mm)

    C
    (mm)

    D
    (mm)

    重量
    (kg)

    功率
    (kw)

    轉速
    (rpm)

    1

    ACPM1000X1400

    1000X1400

    63.5

    1.5

    960

    2731

    962

    1168

    1200

    715

    ACPM1000X2100

    1000X2100

    63.5

    1.5

    960

    3285

    962

    1156

    1200

    980

    ACPM1000X3000

    1000X3000

    63.5

    1.5

    960

    4484

    1035

    1194

    1251

    1200

    ACPM1500X2100

    1500X2100

    63.5

    1.5

    960

    3460

    1003

    1708

    1759

    1380

    ACPM1500X3000

    1500X3000

    76

    2.2

    960

    4232

    1362

    1778

    1892

    1340

    ACPM1500X3600

    1500X3600

    76

    5.5

    960

    5098

    1352

    1956

    2048

    2410

    ACPM1200X3600

    1200X3600

    76

    5.5

    960

    5263

    1327

    2464

    2556

    2020

    2

    ACPM1000X2100

    1000X2100

    63.5

    1.5

    960

    3743

    1121

    1308

    1378

    1400

    ACPM1000X3000

    1000X3000

    76

    4

    960

    4575

    1317

    1270

    1546

    1840

    ACPM1500X2100

    1500X2100

    63.5

    4

    960

    3728

    1330

    1781

    1946

    1710

    ACPM1800X3600

    1800X3600

    76

    7.5

    960

    5305

    1500

    2256

    2459

    3880

    ACPM1500X3000

    1500X3000

    76

    7.5

    960

    4765

    1397

    1956

    2159

    2780

    ACPM1500X3600

    1500X3600

    76

    7.5

    960

    5365

    1368

    2032

    2159

    3180

    3

    ACPM1000X2100

    1000X2100

    63.5

    5.5

    960

    4854

    1422

    1435

    1549

    2150

    ACPM1500X3000

    1500X3000

    76

    5.5

    960

    4765

    1391

    1956

    2159

    3200

    ACPM1800X3600

    1800X3600

    76

    7.5

    960

    5200

    1500

    2400

    2500

    4170

    ACPM2000X5000

    2000X5000

    92

    11

    960

    5400

    2000

    2750

    2810

    5500
