    往復式給煤機

    往復式給煤機

    適用物料:煤或其它磨琢性小,粘性不大的松散粒狀,粉狀物料

    價格區間:9000-50000元/臺

    處理能力:100-500t/h

    產品別名:擺式給料機,往復給料機

    往復式給煤機

    往復式給煤機是指K系列往復式給料機,其主要使用于均勻給煤,所以才得此名字,適用于礦井和選煤廠,將煤炭經煤倉均勻地裝載到輸送機或其它篩選、貯存裝置上  。

    往復式給煤機是利用曲柄連桿機構拖動下傾5°的底板在輥上做直線往復運動,當電動機開動后,經彈性聯軸器、減速器、曲柄連軒機構拖動傾斜的底板在插輥上作直線往復運動,將煤均勻地卸到運輸機械或其它篩選設備上。

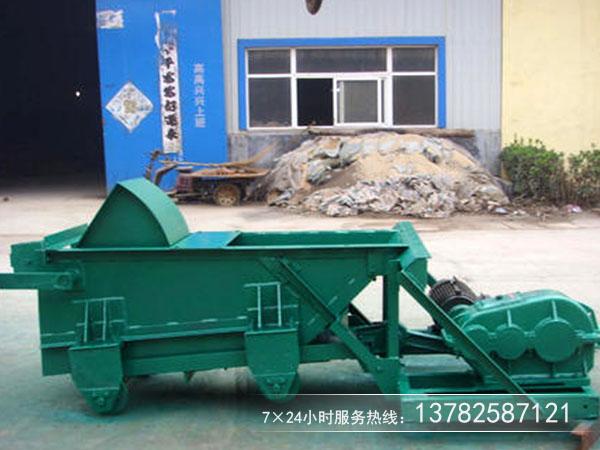

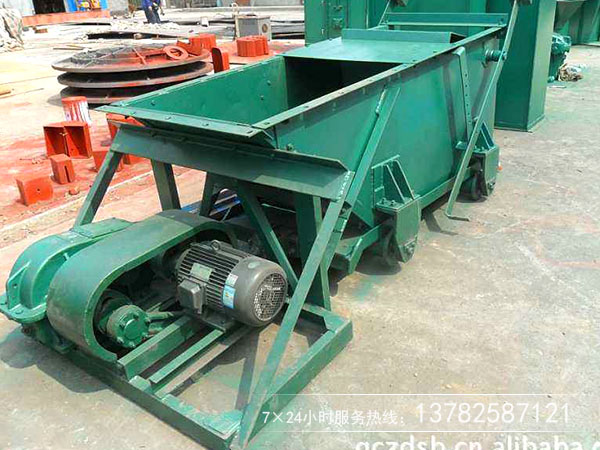

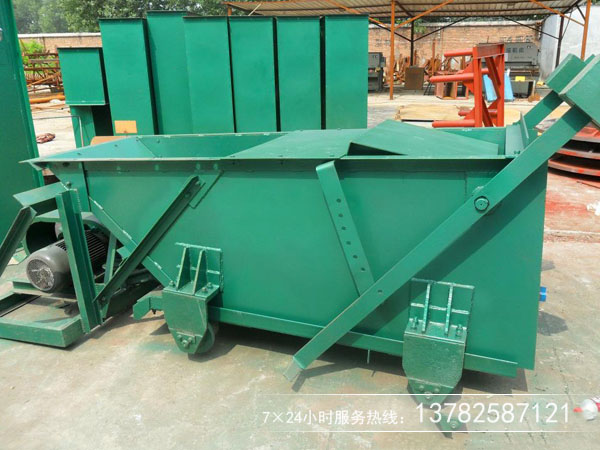

    真機圖片

    往復式給煤機

    往復式給煤機

    往復式給煤機

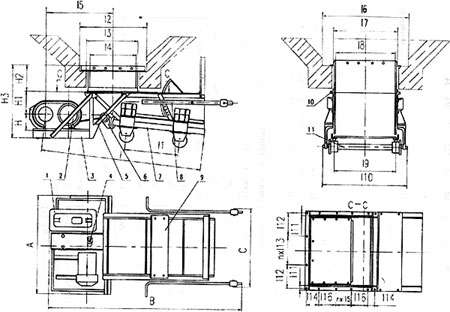

    結構原理圖

    往復式給煤機

    往復式給煤機是由機架、底板(給料槽)傳動平臺、漏斗閘門、托輥等組成。其傳動原理:當電動機開動后,經彈性聯軸器、減速器、曲柄連軒機構拖動傾斜的底板在插輥上作直線往復運動,將煤均勻地卸到運輸機械或其它篩選設備上。K型往復式給料機設有帶漏斗、帶調節閥門和不帶漏斗、不帶調節閥門兩種形式。該機適用于礦井和選煤廠,將煤炭經煤倉均勻地裝載到輸送機或其它篩選、貯存裝置上。

    往復式給煤機

    型號參數

    型號規格
    K-0 K-1 K-2 K-3 K-4
    給料
    能力
    (t/h)
    底板行程
    (mm)
    曲柄
    位置
    無煙煤 煙煤 無煙煤 煙煤 無煙煤 煙煤 無煙煤 煙煤 無煙煤 煙煤
    200
    150
    100
    50
    4
    3
    2
    1
    100
    75
    50
    25
    90
    67
    45
    22
    150
    112
    75
    39
    135
    100
    68
    34
    225
    170
    133
    55
    200
    150
    100
    50
    330
    247
    165
    83
    300
    220
    150
    75
    590
    440
    295
    148
    530
    395
    268
    132
    曲柄轉速(r/min) 57 57 57 62 62
    電動機 型號 YB160M1-8
    (Y160M1-8)
    YB160M1-8
    (Y160M1-8)
    YB160M1-8
    (Y160M1-8)
    YB160M-6
    (Y160M-6)
    YB200L1-6
    (Y200L1-6)
    功率(kw) 4 4 4 7.5 18.5
    轉速(r/min) 720 720 720 970 970
    減速機 型號
    速比
    JZQ-350
    12.64
    JZQ-350
    12.64
    JZQ-350
    12.64
    JZQ-400
    15.75
    JZQ-500
    15.75
    允許最
    大粒度
    (mm)
    含量10%以下
    含量10%以上
    250
    200
    350
    300
    400
    350
    500
    450
    700
    550
    設備
    重量
    (kg)
    帶 料 斗
    不帶料斗
    1127
    1026
    1251
    1144
    1481
    1342
    1927
    1735
    2737
    2505

    K系列廠家說明

    安裝說明:
      往復式給料機(或漏斗)是固定在料倉口下,在安裝前需要找平,將機架與料倉口用螺栓堅固。然后再將傳動平臺找正,H形架與機架、傳動平臺焊牢。減速機、電機找正,調節好后,螺栓堅固。
    訂貨須知:
    1、簽訂合同時請寫明型號規格、配何種電機、是否帶漏斗和調節閘門。
    2、隨機技術文件:產品合格證、裝箱單、產品使用說明書。
