螺旋輸送機防漏粉軸承密封裝置技術方案

發布時間：23/03/27 瀏覽次數：

返回列表

 本技術新型涉及螺旋輸送機輸送領域，具體屬于應用于食品、化工、醫藥、糧食行業的螺旋輸送機防漏粉軸承密封裝置。

背景技術：

    在化工、食品、醫藥、糧食行業，物料都需要有距離的輸送，螺旋輸送機是在這種情況下常用的輸送方式。現有的螺旋輸送機在使用時，常出現兩端密封座因密封不嚴，密封端物料泄露嚴重漏料，泄漏物滲入軸承內，就會造成螺旋輸送機運轉一段時間軸承座的軸承便會卡死。同時也會造成物料浪費，污染環境。

技術實現要素：

    本技術的目的是提供一種螺旋輸送機防漏粉軸承密封裝置，為化工、醫藥、糧食、食品行業使用的螺旋輸送機提供一種結構簡單、合理的密封裝置，解決螺旋漏料、防粉塵的問題。

為了達到上述目的，本技術的技術方案如下：

    一種螺旋輸送機防漏粉軸承密封裝置，包括有安裝于螺旋軸上的軸套，帶座調心軸承，軸套與帶座調心軸承之間夾置有密封端蓋，密封端蓋固定連接有密封座，螺旋套壓置于密封座外壁，密封座內壁與軸套外壁之間壓置有橫向依次排列的含油滑動軸套、數個盤根、密封套、密封環，密封環端面與密封端蓋相壓合，密封環內設有與螺旋軸配合的防塵圈。

所述的軸套與螺旋軸之間為過渡配合或小間隙配合，并采用緊定螺釘軸向定位。

所述的密封套、密封環的材質為聚四氟乙烯，形成軸向密封。

所述的盤根有三個，且截面尺寸為10×10mm，形成道密封。

本技術的有益技術效果如下：

1、解決螺旋軸磨損的問題，軸套與螺旋軸過渡配合或小間隙配合，主要作用防止螺旋軸軸頭表面磨損；

2、螺旋軸兩端距大造成裝配時兩軸端同心度較大，加速兩端密封圈磨損的問題。軸兩端裝含油滑動軸承為密封室前端的安裝支點，防止室內密封圈損壞；

3、物料泄露問題，盤根為道密封，密封套啟軸向密封作用；密封套啟徑向密封作用；密封端蓋啟限位左右，防塵圈啟密封防塵作用；外球面帶座調心軸承啟承載、調心裝配作用。

附圖說明

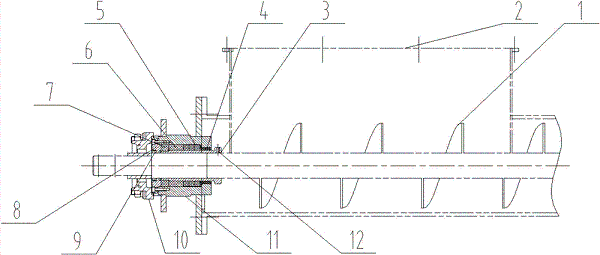

圖1為本技術的結構示意圖。

具體實施方式

    參見附圖，一種螺旋輸送機防漏粉軸承密封裝置，包括有安裝于螺旋軸1上的軸套3，帶座調心軸承10，軸套3與帶座調心軸承10之間夾置有密封端蓋8，密封端蓋8固定連接有密封座11，螺旋套2壓置于密封座11外壁，密封座11內壁與軸套3外壁之間壓置有橫向依次排列的含油滑動軸套4、數個盤根5、密封套6、密封環7，密封環7端面與密封端蓋8相壓合，密封環7內設有與螺旋軸1配合的防塵圈。軸套3與螺旋軸1之間為過渡配合或小間隙配合，并采用緊定螺釘12軸向定位。密封套6、密封環7的材質為聚四氟乙烯，形成軸向密封。盤根有三個，且截面尺寸為10×10mm，形成道密封。

    含油滑動軸套用于防止軸套磨損，防塵圈用于防止粉塵泄露，帶座調心軸承用于螺旋軸端部固定支點。

    本技術是針對螺旋輸送粉狀或小微顆粒物料漏料和損傷軸承情況的。外側安裝外球面挑釁軸承，即軸承安裝為開式裝配。整個裝置包括密封座和外球面帶座調心軸承，其中密封座內含有軸套、含有滑動軸套、盤根、密封套、密封環、密封端蓋、防塵圈、緊定螺釘?shù)取７缆菪軆?nèi)物料泄漏，對食品行業也可防外界有害物污染食品。

技術特征：

1.一種螺旋輸送機防漏粉軸承密封裝置，包括有安裝于螺旋軸上的軸套，帶座調心軸承，其特征在于，軸套與帶座調心軸承之間夾置有密封端蓋，密封端蓋固定連接有密封座，螺旋套壓置于密封座外壁，密封座內壁與軸套外壁之間壓置有橫向依次排列的含油滑動軸套、數個盤根、密封套、密封環，密封環端面與密封端蓋相壓合，密封環內設有與螺旋軸配合的防塵圈。

2.根據實用要求1所述螺旋輸送機防漏粉軸承密封裝置，其特征在于，所述的軸套與螺旋軸之間為過渡配合或小間隙配合，并采用緊定螺釘軸向定位。

3.根據實用要求1所述螺旋輸送機防漏粉軸承密封裝置，其特征在于，所述的密封套、密封環的材質為聚四氟乙烯，形成軸向密封。

4.根據實用要求1所述螺旋輸送機防漏粉軸承密封裝置，其特征在于，所述的盤根有三個，且截面尺寸為10×10mm，形成道密封。

技術總結

    本技術公開了一種螺旋輸送機防漏粉軸承密封裝置，包括有安裝于螺旋軸上的軸套，帶座調心軸承，軸套與帶座調心軸承之間夾置有密封端蓋，密封端蓋固定連接有密封座，螺旋套壓置于密封座外壁，密封座內壁與軸套外壁之間壓置有橫向依次排列的含油滑動軸套、數個盤根、密封套、密封環，密封環端面與密封端蓋相壓合，密封環內設有與螺旋軸配合的防塵圈。本技術為化工、醫藥、糧食、食品行業使用的螺旋輸送機提供一種結構簡單、合理的密封裝置，解決螺旋漏料、防粉塵的問題。
